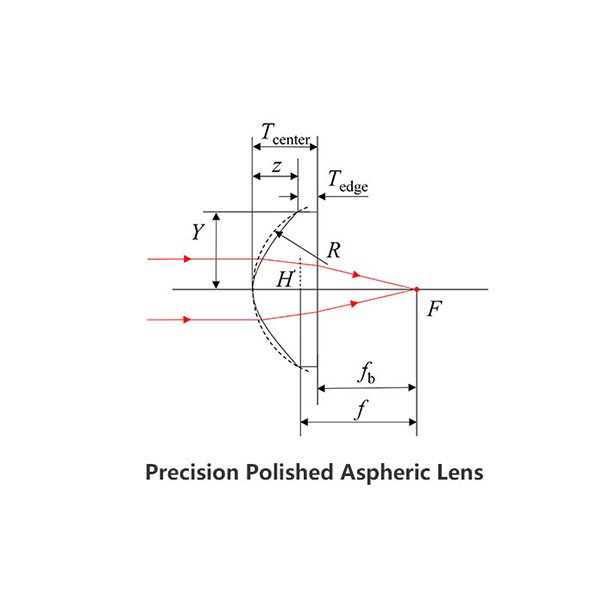

瀏覽器自帶分享功能也很好用哦~精密拋光非球面透鏡更適用于光纖光源等小視場的應用場景，如光纖準直、耦合和成像等。與模壓非球面聚光透鏡相比，精密拋光非球面透鏡具有更大的尺寸、更優的表面質量以及更好的光束質量。為保證更好性能，用于點光源準直時，光束入射在透鏡較平坦的一面上；用于準直光束聚焦時，光束入射在曲率更大的面上。
精密拋光非球面透鏡 | ||
形狀誤差 > 2μm 低分辨率輪廓測量 (2-D)1 | ||
屬性 | 最低限度 | 最大 |
直徑 | 3 | 250 |
局部半徑 (mm) | -8 (Concave) | -- |
下垂 (mm) | 0 | 50 |
離軸量 | 0.01 | 20 |
夾角(°) | 0 | 120 |
形狀誤差 0.5 – 2μm 更高分辨率的輪廓測量 (2-D)1 | ||
屬性 | 最低限度 | 最大 |
直徑 | 3 | 250 |
局部半徑 (mm) | -12(Concave) | -- |
下垂 (mm) | 0 | 25 |
離軸量 | 0.01 | 20 |
夾角(°) | 0 | 150 |
形狀誤差 < 0.5μm 帶拼接的干涉測量法 (3-D) | ||
屬性 | 最低限度 | 最大 |
直徑 | 3 | 250 |
局部半徑 (mm) | -13(Concave) | -- |
下垂 (mm) | 0 | 25 |
離軸量 | 0.002 | 1 |
夾角(°) | 0 | 120+5 |
