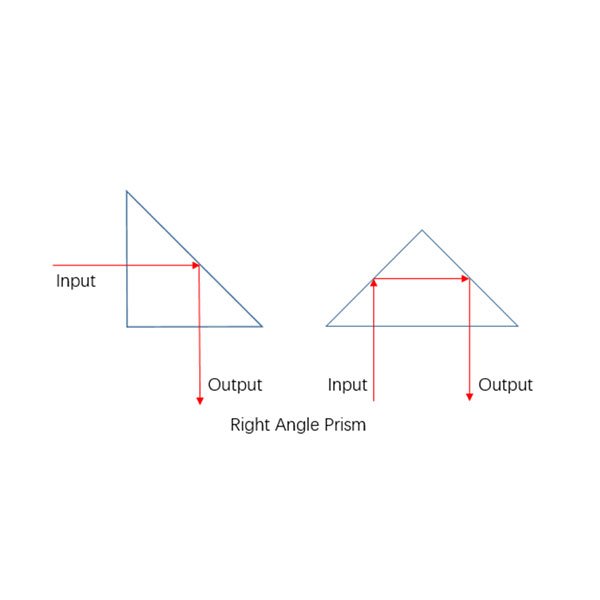

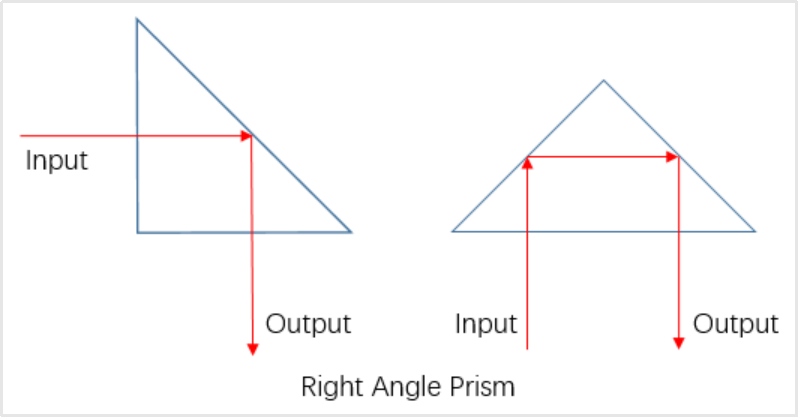

瀏覽器自帶分享功能也很好用哦~直角棱鏡通常用來轉折光路或者將光學系統所成的像偏轉90°。根據棱鏡的方位不同，成像可為左右一致而上下顛倒。直角棱鏡也可用于合像、光束偏移等應用。當光束從直角面入射時，光束會在斜面與空氣交界處發生全反射從另一個直角面出射，這是光束會偏轉90°。當光束從斜面入射時，光束將在兩個直角面與空氣交界處發生全反射，偏轉180°后從斜面出射。
直角棱鏡 | 商業標準 | 工廠標準 | 超精密標準 |
尺寸公差 | ±0.05 | ±0.05 | ±0.0125 |
角度公差 | 5‘ | 3’ | 30" |
光潔度 | 80-50 | 40-20 | 10-5 |
平整度 | 2 Lambda | 1/2 Lambda | 1/10 Lambda |
涂層(T% avg) VIS | 96-98% | 99% | 99.5% |
涂層(R% avg) VIS | 96-98% | 99% | 99.5% |
材料 | BK7, Bak4, fused silica, ZnSe,Ge,CaF2 | ||
直角棱鏡通常用來轉折光路或者將光學系統所成的像偏轉90°。根據棱鏡的方位不同，成像可為左右一致而上下顛倒。直角棱鏡也可用于合像、光束偏移等應用。當光束從直角面入射時，光束會在斜面與空氣交界處發生全反射從另一個直角面出射，這是光束會偏轉90°。當光束從斜面入射時，光束將在兩個直角面與空氣交界處發生全反射，偏轉180°后從斜面出射。
直角棱鏡 | 商業標準 | 工廠標準 | 超精密標準 |
尺寸公差 | ±0.05 | ±0.05 | ±0.0125 |
角度公差 | 5‘ | 3’ | 30" |
光潔度 | 80-50 | 40-20 | 10-5 |
平整度 | 2 Lambda | 1/2 Lambda | 1/10 Lambda |
涂層(T% avg) VIS | 96-98% | 99% | 99.5% |
涂層(R% avg) VIS | 96-98% | 99% | 99.5% |
材料 | BK7, Bak4, fused silica, ZnSe,Ge,CaF2 | ||
